產品中心
Product Center
推薦產品
Contact Us
最新資訊
Contact Us
聯系我們
Contact Us
河北四明環保設備有限公司地址：河北省泊頭市四營工業園
銷售熱線：13231718016
電話：13930744013
傳真：0317-8192716
網址：http://m.saga2000.com.cn/
郵箱：2388941785@qq.com

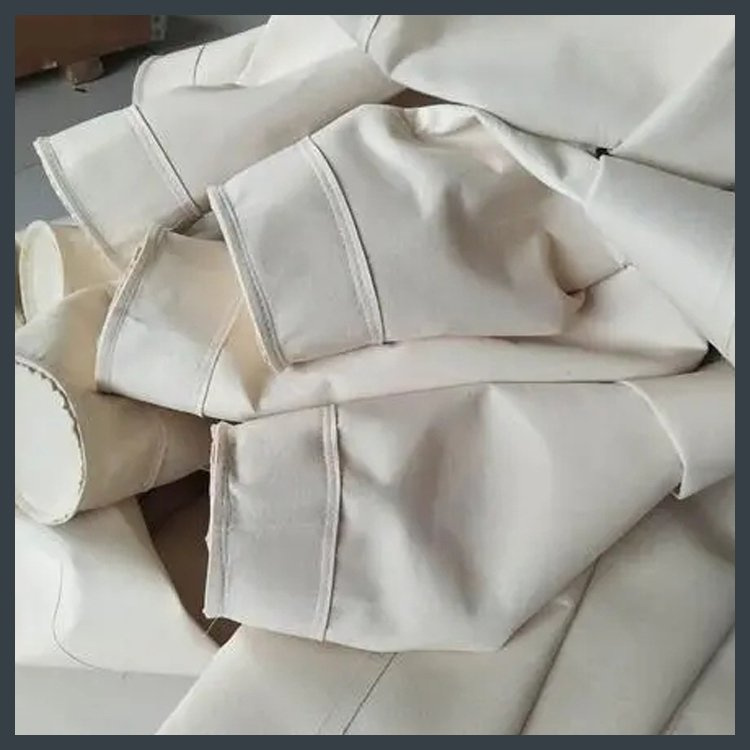

不同的工況選擇不同的除塵布袋
添加時間：2025-07-16 | 文章錄入：秩名 | 文章來源：原創
高粉塵濃度或高磨蝕性粉塵工況： 狀況描述： 入口粉塵濃度極高，或者粉塵顆粒硬度高、棱角尖銳（如石英砂、礦渣、金屬粉塵、飛灰中的未燃盡碳粒等）。 風險：粉塵顆粒對布袋表面的沖刷、撞擊和摩擦加劇，導致濾料纖維快速磨損、變薄，甚至磨穿。 加強處理： 增加基布克重/強度：使用更厚重、更致密、強度更高的基布（如高強低伸基布）作為濾料的骨架支撐，提高抗磨損和抗拉伸能力。 表面處理/覆膜： 耐磨涂層：在迎塵面涂覆特殊的耐磨材料（如聚氨酯、耐磨樹脂）。 覆膜處理：在濾料表面復合一層極細密的ePTFE（膨體聚四氟乙烯）微孔膜。這層膜不僅提高了過濾精度和清灰效率，其光滑的表面也大大降低了粉塵的附著力，減少了清灰時粉塵顆粒對纖維的摩擦磨損。同時，膜本身也提供了一層物理屏障。 梯度結構設計：采用迎塵面纖維更細密、更耐磨的梯度結構濾料。
高溫工況： 狀況描述： 煙氣溫度接近或超過濾料常規耐受極限（例如，PPS 長期運行上限約 160-190°C， PTFE 約 260°C），或存在異常高溫波動（熱偶失效、鍋爐爆管、燃燒不完全等）。 風險： 熱收縮：濾料在超溫下過度收縮，導致布袋緊繃在骨架上甚至撕裂，或與花板密封失效。 熱氧化/水解： 高溫加速氧氣或水蒸氣對濾料聚合物分子的破壞（如PPS在含氧高溫下易氧化變脆）。 強度下降：高溫下濾料本身的機械強度會下降。 軟化熔融： 溫度超過熔點導致濾料失效。 加強處理： 選用耐更高溫的纖維： 如 P84（聚酰亞胺）、 PTFE（聚四氟乙烯）、 玻纖覆膜等。 基布增強：使用耐高溫的玻纖、PTFE、P84等纖維織成的基布，提供更強的骨架支撐，抵抗熱收縮應力。 熱定型處理：在制造過程中對濾料進行充分、精確的熱定型處理，使其尺寸穩定性更好，減少運行中的熱收縮率。 抗熱氧化/水解處理： 對易受影響的纖維（如PPS）進行特殊的化學處理，提高其抗氧化和水解的能力。 結構設計： 增加布袋長度方向的余量（收縮裕度）。
強化學腐蝕性工況： 狀況描述： 煙氣中含有高濃度的酸性氣體（SOx, HCl, HF, NOx）、堿性物質（如氨逃逸）、氧化性物質（如臭氧）或有機溶劑蒸汽。尤其是在煙氣溫度低于酸露點時，會形成腐蝕性酸液。 風險：濾料纖維被化學腐蝕，導致強度急劇下降、脆化、粉化、溶解。 加強處理： 選用耐腐蝕性極佳的纖維： PTFE 是耐化學腐蝕性最好的纖維之一，其次是 PPS（耐酸較好，耐氧化性差）、 P84（耐酸堿性較好）。玻纖本身耐酸不耐堿，但可通過表面處理改善。 表面化學處理： 防酸/防氧化處理：對濾料進行浸漬處理，賦予其抗酸、抗氧化能力（例如 PPS 纖維的抗氧化處理）。 拒水拒油處理： 防止水汽和油霧凝結滲透，減少腐蝕性介質與纖維接觸的機會，并提高清灰效率。 覆膜處理： ePTFE 微孔膜本身具有極佳的化學惰性，能有效保護底層濾料免受大部分化學物質的侵蝕，是強腐蝕環境下的首選方案。 基布選擇： 基布也需選用耐腐蝕纖維（如PTFE、PPS）制成。
高濕度、易結露或含油霧工況： 狀況描述： 煙氣濕度飽和或經常波動至露點以下，導致水分凝結；或煙氣中含有粘性油霧、焦油等。 風險： 糊袋：水分、油分與粉塵混合形成泥狀糊狀物堵塞濾料孔隙。 板結：粉塵在潮濕環境下在濾袋表面結成硬塊。 腐蝕加劇：凝結水吸附酸性氣體形成酸液腐蝕布袋。 清灰困難：粘性物質使粉塵難以清除。 加強處理： 拒水拒油處理：這是最關鍵的措施。通過特殊助劑（通常為氟碳化合物）處理，大幅降低濾料纖維的表面能，使水和油難以潤濕滲透，保持濾料的透氣性和清灰性。 選用光滑纖維： 如PTFE纖維本身具有極低的表面能和不粘性。 覆膜處理：ePTFE 膜的光滑表面和微孔結構本身具有疏水性，且光滑表面不易粘附油性物質，易于清灰。 保證系統溫度：加強保溫、伴熱，確保運行溫度持續高于酸露點 15-20°C 以上（這是最根本的預防結露措施）。
強清灰壓力或頻繁清灰工況： 狀況描述：采用高壓脈沖清灰（如超過 0.6MPa），或者清灰間隔非常短、頻率非常高。 風險：高壓氣流反復沖擊布袋，對布袋（尤其是袋口、縫線處、靠近噴嘴區域）造成機械疲勞損傷，導致纖維斷裂、縫線崩開、布袋破損。 加強處理： 增加基布強度和克重：提供更強的整體結構支撐，抵抗清灰沖擊力。 加強袋口設計： 使用更厚實、更耐磨的材料制作袋口（如加厚氈料、耐磨橡膠圈）。 采用特殊的縫制方式（如雙層縫合、包邊）。 增加金屬漲圈或特殊卡箍的強度和與布袋的結合牢固度。 加強縫線： 使用更高強度、更耐磨損的縫紉線（如PTFE線、芳綸線），并優化縫制針腳密度和方式（如雙線鏈式縫合）。 結構優化： 在易損區域（如袋底、噴嘴對應區域）局部增加補強層。
特殊應用要求： 食品/醫藥級要求：需要確保布袋材料無毒、無味、不易滋生細菌，可能要求使用特定材料（如純PTFE）并做特殊潔凈處理。 防火防爆要求：在處理可燃性粉塵時，可能需要使用阻燃纖維或進行阻燃處理。 超長壽命要求： 在維護困難或要求極長更換周期的場合（如大型電站鍋爐），需要綜合運用上述多種加強措施，最大化延長布袋壽命。
高溫工況： 狀況描述： 煙氣溫度接近或超過濾料常規耐受極限（例如，PPS 長期運行上限約 160-190°C， PTFE 約 260°C），或存在異常高溫波動（熱偶失效、鍋爐爆管、燃燒不完全等）。 風險： 熱收縮：濾料在超溫下過度收縮，導致布袋緊繃在骨架上甚至撕裂，或與花板密封失效。 熱氧化/水解： 高溫加速氧氣或水蒸氣對濾料聚合物分子的破壞（如PPS在含氧高溫下易氧化變脆）。 強度下降：高溫下濾料本身的機械強度會下降。 軟化熔融： 溫度超過熔點導致濾料失效。 加強處理： 選用耐更高溫的纖維： 如 P84（聚酰亞胺）、 PTFE（聚四氟乙烯）、 玻纖覆膜等。 基布增強：使用耐高溫的玻纖、PTFE、P84等纖維織成的基布，提供更強的骨架支撐，抵抗熱收縮應力。 熱定型處理：在制造過程中對濾料進行充分、精確的熱定型處理，使其尺寸穩定性更好，減少運行中的熱收縮率。 抗熱氧化/水解處理： 對易受影響的纖維（如PPS）進行特殊的化學處理，提高其抗氧化和水解的能力。 結構設計： 增加布袋長度方向的余量（收縮裕度）。
強化學腐蝕性工況： 狀況描述： 煙氣中含有高濃度的酸性氣體（SOx, HCl, HF, NOx）、堿性物質（如氨逃逸）、氧化性物質（如臭氧）或有機溶劑蒸汽。尤其是在煙氣溫度低于酸露點時，會形成腐蝕性酸液。 風險：濾料纖維被化學腐蝕，導致強度急劇下降、脆化、粉化、溶解。 加強處理： 選用耐腐蝕性極佳的纖維： PTFE 是耐化學腐蝕性最好的纖維之一，其次是 PPS（耐酸較好，耐氧化性差）、 P84（耐酸堿性較好）。玻纖本身耐酸不耐堿，但可通過表面處理改善。 表面化學處理： 防酸/防氧化處理：對濾料進行浸漬處理，賦予其抗酸、抗氧化能力（例如 PPS 纖維的抗氧化處理）。 拒水拒油處理： 防止水汽和油霧凝結滲透，減少腐蝕性介質與纖維接觸的機會，并提高清灰效率。 覆膜處理： ePTFE 微孔膜本身具有極佳的化學惰性，能有效保護底層濾料免受大部分化學物質的侵蝕，是強腐蝕環境下的首選方案。 基布選擇： 基布也需選用耐腐蝕纖維（如PTFE、PPS）制成。
高濕度、易結露或含油霧工況： 狀況描述： 煙氣濕度飽和或經常波動至露點以下，導致水分凝結；或煙氣中含有粘性油霧、焦油等。 風險： 糊袋：水分、油分與粉塵混合形成泥狀糊狀物堵塞濾料孔隙。 板結：粉塵在潮濕環境下在濾袋表面結成硬塊。 腐蝕加劇：凝結水吸附酸性氣體形成酸液腐蝕布袋。 清灰困難：粘性物質使粉塵難以清除。 加強處理： 拒水拒油處理：這是最關鍵的措施。通過特殊助劑（通常為氟碳化合物）處理，大幅降低濾料纖維的表面能，使水和油難以潤濕滲透，保持濾料的透氣性和清灰性。 選用光滑纖維： 如PTFE纖維本身具有極低的表面能和不粘性。 覆膜處理：ePTFE 膜的光滑表面和微孔結構本身具有疏水性，且光滑表面不易粘附油性物質，易于清灰。 保證系統溫度：加強保溫、伴熱，確保運行溫度持續高于酸露點 15-20°C 以上（這是最根本的預防結露措施）。
強清灰壓力或頻繁清灰工況： 狀況描述：采用高壓脈沖清灰（如超過 0.6MPa），或者清灰間隔非常短、頻率非常高。 風險：高壓氣流反復沖擊布袋，對布袋（尤其是袋口、縫線處、靠近噴嘴區域）造成機械疲勞損傷，導致纖維斷裂、縫線崩開、布袋破損。 加強處理： 增加基布強度和克重：提供更強的整體結構支撐，抵抗清灰沖擊力。 加強袋口設計： 使用更厚實、更耐磨的材料制作袋口（如加厚氈料、耐磨橡膠圈）。 采用特殊的縫制方式（如雙層縫合、包邊）。 增加金屬漲圈或特殊卡箍的強度和與布袋的結合牢固度。 加強縫線： 使用更高強度、更耐磨損的縫紉線（如PTFE線、芳綸線），并優化縫制針腳密度和方式（如雙線鏈式縫合）。 結構優化： 在易損區域（如袋底、噴嘴對應區域）局部增加補強層。
特殊應用要求： 食品/醫藥級要求：需要確保布袋材料無毒、無味、不易滋生細菌，可能要求使用特定材料（如純PTFE）并做特殊潔凈處理。 防火防爆要求：在處理可燃性粉塵時，可能需要使用阻燃纖維或進行阻燃處理。 超長壽命要求： 在維護困難或要求極長更換周期的場合（如大型電站鍋爐），需要綜合運用上述多種加強措施，最大化延長布袋壽命。
【下一篇：除塵器過濾風速的合理選擇 】
【 上一篇：除塵器進風均流結構介紹 】
- 2022-01-30脈沖除塵器取代機械振動式清灰除塵器
- 2019-09-08除塵器布袋、骨架、噴吹管的關系
- 2025-08-16布袋除塵器殼體壓型板的設計與計算
- 2020-04-13哪些原因造成布袋除塵器不能正確工作
- 2022-03-04除塵布袋、骨架之間的空間距離
- 2023-12-20如何防止布袋除塵器漏粉
- 2019-05-04星型卸料器需要怎樣檢修
- 2021-11-20軸向旋風除塵器工藝流程
- 2023-06-15單機除塵器試運行檢查注意點
- 2019-05-24除塵布袋充氣炮使用說明書
- 2024-11-08選擇除塵骨架的關鍵因素
- 2022-02-25低壓脈沖布袋除塵器結構特點
- 2020-04-09布袋除塵器維護及修理
- 2024-03-24電動三通分料閥的使用和維護
- 2021-11-18脈沖除塵器三種進風方式優劣對比
- 2021-07-12除塵器噴吹管脫落的后果
- 2022-05-20四明環保祝賀中國田徑男子4×100米接力隊獲東京
- 2022-03-23生態環保依舊需要持續關注
- 2025-05-29除塵器布袋破損及反吹系統故障分析
- 2021-09-30反吹風袋式除塵器設計
