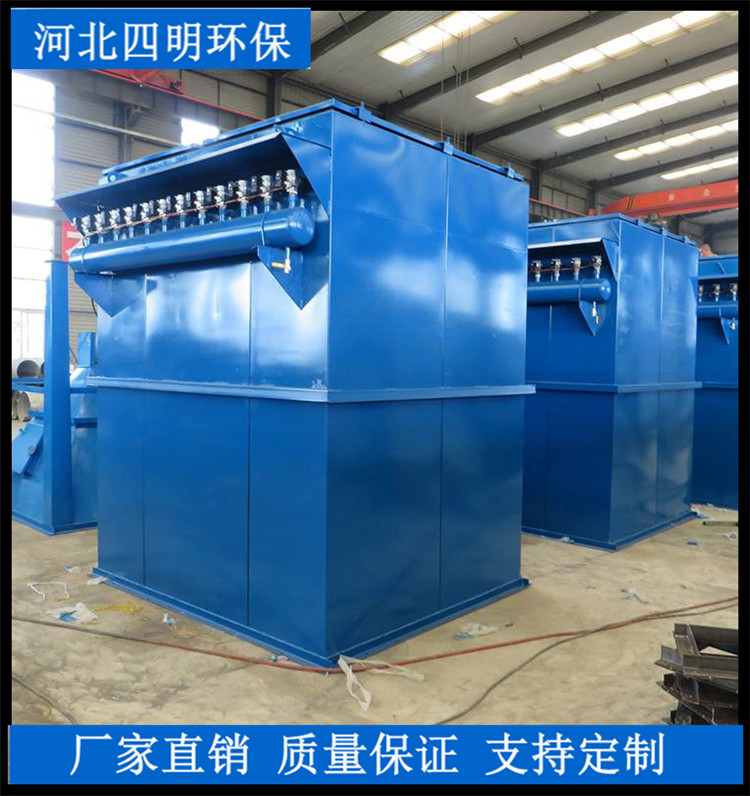

木工中央除塵器設計

由于車間粉塵質量輕、粒徑細小，同時要有效地收集和處理，在技術上必須做到： 1. 這個通風除塵系統要在不影響機器運轉的前提下必須是一個不受粉塵特性和粉塵濃度影響的一個系統。 2. 除塵設備必須有效地把收集的粉塵回收，特別是將粒細質輕的飄塵收集下來，因為粒細質輕的飄塵可以在空氣中懸浮。除塵器對這部分懸浮粉塵的除塵效率必須足夠高才能使排放的氣體達到環境的要求。 3. 必須使這個系統自身具備有消防和防爆功能，方可杜絕火災的發生，只有這樣才能保證這個系統能夠安全、穩定的運行。

木工中央除塵設備系統設計：

1、吸塵口人工（氣動）機械式截流閥（客戶選配）：中央除塵系統支管吸塵口的氣動閥開關設計和設備的開關并聯，可通過各機械的開關來控制其吸塵口的氣動閥開啟與關閉，這樣可避免員工關閉機器而忘了關閉吸塵口氣動節流閥的開關，故減少了貴公司的能源浪費。

手動式截流閥（標配）：截流閥的開關是用手控制，關鍵是經久耐用。 

2. 木工中央除塵器管道系統的數據設計：

⑴ 中央除塵系統管道在運用中一般垂直管道中的風速不能小于14m/s，若小于這數值會造成管道內的物料抽不走而堵塞管道，管道阻力小，制造成本增加，但運行成本會降低（風機功率小），若風速太高（30m/s）會造成管道阻力增大，管道磨損過快，制造成本降低，運行成本增高（風機功率大）。

⑵ 本工程系統中的除塵管道式經過合理的配風設計（吸塵口的設計風速為20m/s），以及專業的風量、風壓平衡設計，如果除塵管道系統沒有經過專業的風量、風壓平衡設計，會出現靠風機越近的吸口它的吸風效果越好，但是離風機越遠的吸口它的吸風效果就越差（有的甚至連吸都吸不動，根本沒法保證車間內的吸塵效果），如果進過專業的風量、風壓平衡設計后，就不會出現那些現象，它可以保證離風機最近吸口和離風機最遠吸口的吸塵效果一樣，不會出現最末端的吸塵口吸不動，通常經過專業的平衡設計后，最末端的吸塵口風速都能達到20m/s。

4. 除塵管道系統制作工藝設計：（每段管道為4-6m，均為法蘭連接）車間內除塵風管是采用優質鍍鋅板通過螺旋機咬口精制而成，不漏氣、不漏水，多用于送風和散裝物料輸送，螺旋管制作的除塵分管具有以下優點： ⑴密封好。 ⑵強度與剛性均好⑶通風阻力小，通風噪音小⑷結實、耐用、不會出現像白鐵管道那樣、有被吸扁的可能。
木工中央除塵設備工藝流程及木屑、粉塵處理：機械吸塵口粉塵---經過軟管---截流閥---螺旋支管—螺旋主管---進入除塵箱---落入集塵房---經過除塵袋過濾—排到空氣中
