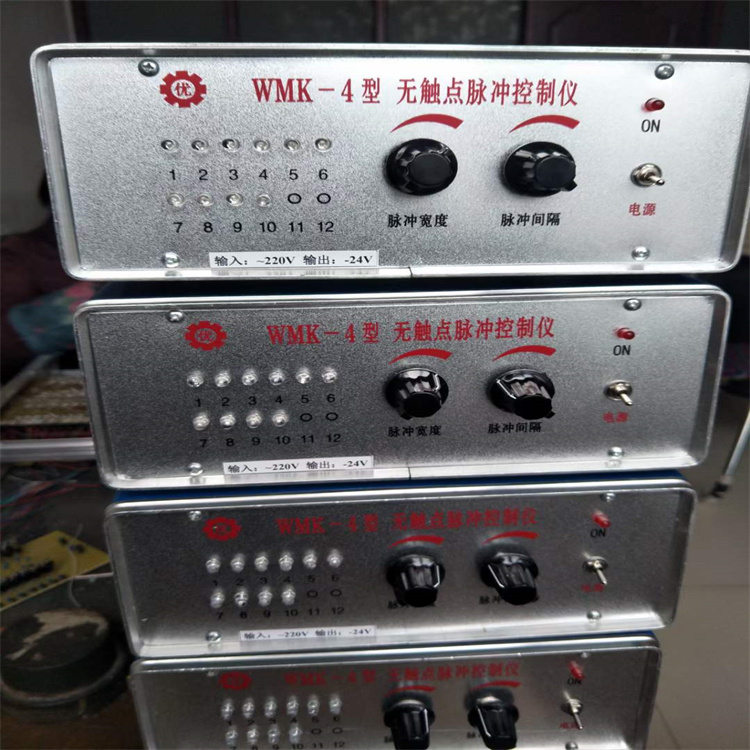

脈沖閥，控制儀線路介紹
添加時間：2022-09-15 | 文章錄入：秩名 | 文章來源：原創
脈沖閥和控制儀用1平方線連接起來，脈沖閥上有三個接頭，一個是地線（雙色），一個是火線（紅色），另一個是公用線（綠色），把4個電磁閥上的火線與控制柜上的火線按順序連接起來，把4個電磁閥上的公用線用一個線連接在一起，然后與控制柜上的公用線連接起來。
脈沖控制儀使用和維護 使用前先接好電磁閥，詳細核對接線是否正確，然后開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈沖間隔和寬度后即告完畢。 MOS數字集成塊一旦接入電路工作穩定。數碼管有短時間的提前燃亮和重碼，一般是可控硅靈敏度過高所致。應降低推動管3DG的β值，或在可控硅控制極及對地并聯一只300Ω—2KΩ之間的電阻。如果出現常亮檢查可控硅是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三極管β值低。電路翻轉時出現干擾信號影響計數。
脈沖控制儀的注意事項
a)脈沖控制儀輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。必須引起注意。
b) 單機輸出公共線只能提供單機使用，多機使用輸出部分應單機單接，切不可相互連接。
c) 20門、14門控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排，導線顏色也不同，安裝時請注意。
脈沖控制儀使用和維護 使用前先接好電磁閥，詳細核對接線是否正確，然后開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈沖間隔和寬度后即告完畢。 MOS數字集成塊一旦接入電路工作穩定。數碼管有短時間的提前燃亮和重碼，一般是可控硅靈敏度過高所致。應降低推動管3DG的β值，或在可控硅控制極及對地并聯一只300Ω—2KΩ之間的電阻。如果出現常亮檢查可控硅是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三極管β值低。電路翻轉時出現干擾信號影響計數。
脈沖控制儀的注意事項
a)脈沖控制儀輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。必須引起注意。
b) 單機輸出公共線只能提供單機使用，多機使用輸出部分應單機單接，切不可相互連接。
c) 20門、14門控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排，導線顏色也不同，安裝時請注意。
