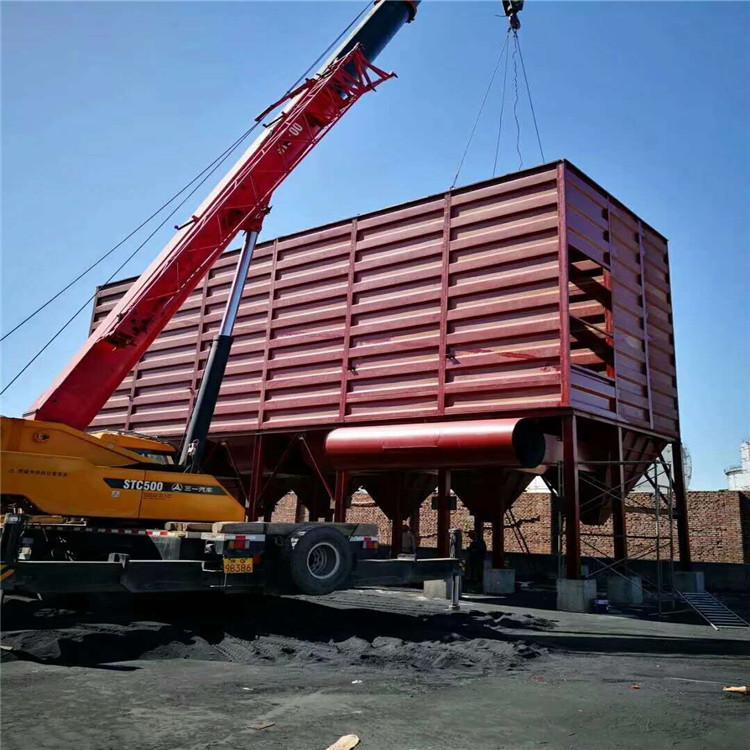

除塵器靜載荷與動載荷的確定
添加時間：2022-12-27 | 文章錄入：秩名 | 文章來源：原創
除塵器靜載的確定：G靜載=∑Gi（i=1～5）
式中，G1本體鋼結構部分的重量，G2濾袋總重，G3袋籠總重，G4濾袋表面積灰5mm的重量，G5灰斗允許積灰重量。
按本公司多年來的設計經驗，靜載荷在除塵器基礎上的分布，一般是，最外面一圈基礎柱樁的載荷為總靜載分布在所有柱樁上的平均值Gp的110%。次外圈一圈柱樁的載荷為Gp的120～200%，以此類推，直到最內圈載荷。內圈載荷高于外圈載荷，但內外圈載荷最大差別不得超過300KN。這樣設計載荷的目的是保證本體結構系統的地基穩定性。關于載荷部分的詳細分配及計算過程可以參考《建筑荷載設計規范》手冊。
除塵器動載的確定
按樓面及屋面活荷載取標準值2.5KN/m2（檢修平臺按4KN/m2）來計算。除塵器總動載荷：F=KA0A1＋KA1A2，KA1檢修平臺活荷載取標準值，A1除塵器平面投影面積，A2平臺扶梯平面投影面積。設計時，單個承載點荷載值是平均值的100～120%左右。
式中，G1本體鋼結構部分的重量，G2濾袋總重，G3袋籠總重，G4濾袋表面積灰5mm的重量，G5灰斗允許積灰重量。
按本公司多年來的設計經驗，靜載荷在除塵器基礎上的分布，一般是，最外面一圈基礎柱樁的載荷為總靜載分布在所有柱樁上的平均值Gp的110%。次外圈一圈柱樁的載荷為Gp的120～200%，以此類推，直到最內圈載荷。內圈載荷高于外圈載荷，但內外圈載荷最大差別不得超過300KN。這樣設計載荷的目的是保證本體結構系統的地基穩定性。關于載荷部分的詳細分配及計算過程可以參考《建筑荷載設計規范》手冊。
除塵器動載的確定
按樓面及屋面活荷載取標準值2.5KN/m2（檢修平臺按4KN/m2）來計算。除塵器總動載荷：F=KA0A1＋KA1A2，KA1檢修平臺活荷載取標準值，A1除塵器平面投影面積，A2平臺扶梯平面投影面積。設計時，單個承載點荷載值是平均值的100～120%左右。
