布袋除塵器集氣吸塵罩設計方案

布袋除塵器集氣吸塵罩的位置
① 設置吸塵罩的地點，應保持罩內負壓均勻，要能有效地控制含塵氣流不致從罩內逸出，并避免吸出粉料。如對破碎、篩分和運輸沒備，吸塵罩應避開含塵氣流中心，以防吸出大量粉料。對于膠帶運輸機受料點吸塵罩與卸料溜槽相鄰兩邊之間距離應為溜槽邊長的0.75～1.5倍，但不小于300～500mm；罩口離膠帶機表面高度不小于膠帶機寬度的0.6倍。當卸料溜槽與膠帶機傾斜交料時，應在溜槽的前方布置吸塵罩；當卸料溜槽與膠帶機垂直交料時，宜在溜槽的前、后方均設吸塵罩。
② 處理或輸送熱物料時，吸塵罩應設在密閉裝置的頂部，或給料點與受料點設置上、下抽風吸塵罩。
③ 吸塵罩不宜靠近敞開的孔洞（如操作孔、觀察孔、出料口等），以免吸入罩外空氣。對于膠帶機受料點吸塵罩前_設遮塵簾；遮塵簾可用橡膠帶、帆布帶等制作。
④ 吸塵罩的位置應不影響操作和檢修。與罩相接的一段管道_垂直敷設，以免蹦人物料造成管道堵塞。
（2） 集氣吸塵罩的形式
① 為使罩內氣流均勻，一般采用傘形罩。
② 當從大容積密閉罩和料倉排風時，一般無吸出粉料之慮，可將風管直接接在大容積密閉罩或料倉上。
含塵氣體管道
除塵系統中，除塵器以前的含塵氣體管道（除塵管道）可按枝狀管網或集合管管網布置。
（1） 集合管管網　集合管管網分為水平和垂直兩種。水平集合管見圖，連接的風管由上面或側面接入，集合管斷面風速為3～4m/s，適用于產塵設備分布在同一層平面上，且水平距離較大的場合。垂直集合管連接的風管從切線方向接人，集合管斷面風速為6～10m/s，適用于產塵設備分布在多層平臺上，且水平距離不大的場合。
布袋除塵器集合管管網的主要特點是：
（a）集合管尚有粗凈化作用，下部應設卸塵閥和粉塵輸送設備；
（b） 系統阻力容易平衡；
（c）管路連接方便；
（d）運行風量變化時，系統比較穩定。
（2） 枝狀管網枝狀管網的布置形式。風管可采用垂直、水平或傾斜敷設；傾斜敷設時，風管與水平面的夾角應大于45°。當不能滿足上述要求時，小坡度或水平敷設的管段應盡量縮短，并采取防止積塵的措施。
　　通過高溫含塵氣體的管道和相對濕度高，容易結露的含塵氣體管道應設計保溫措施。通過高溫含塵氣體的管道_考慮熱膨脹的補償措施，可采取轉彎自然補償或在管道的適當部位設置補償器；相應的管道支架也應考慮熱膨脹所產生的應力。

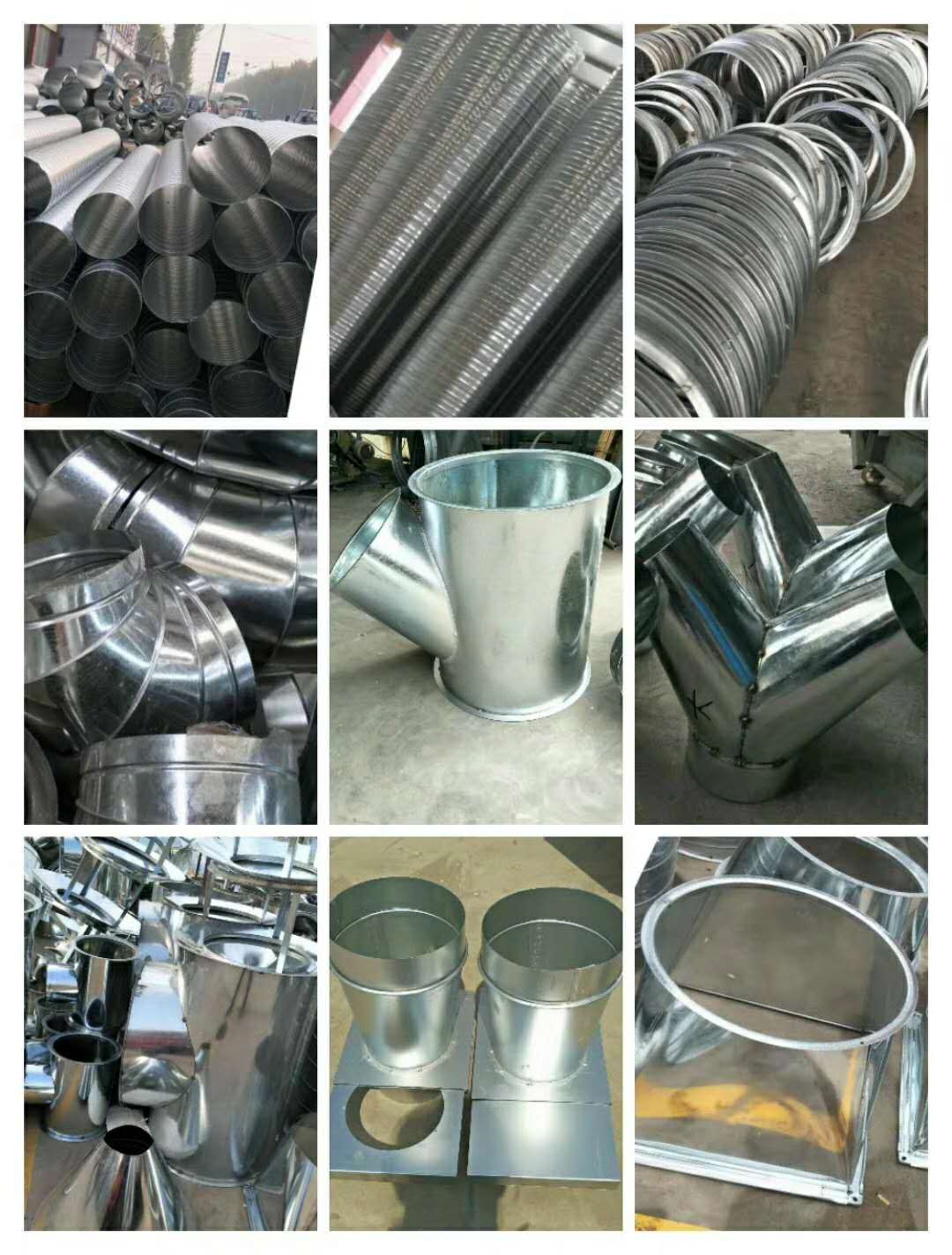

除塵管道宜采用圓形鋼制風管，其接頭和接縫應嚴密，焊接加工的管道應用煤油檢漏。
除塵管道一般應明設。當采用地下風道時，可用混凝土或磚砌筑，內表面用砂漿抹平，并在風道設清掃孔。
