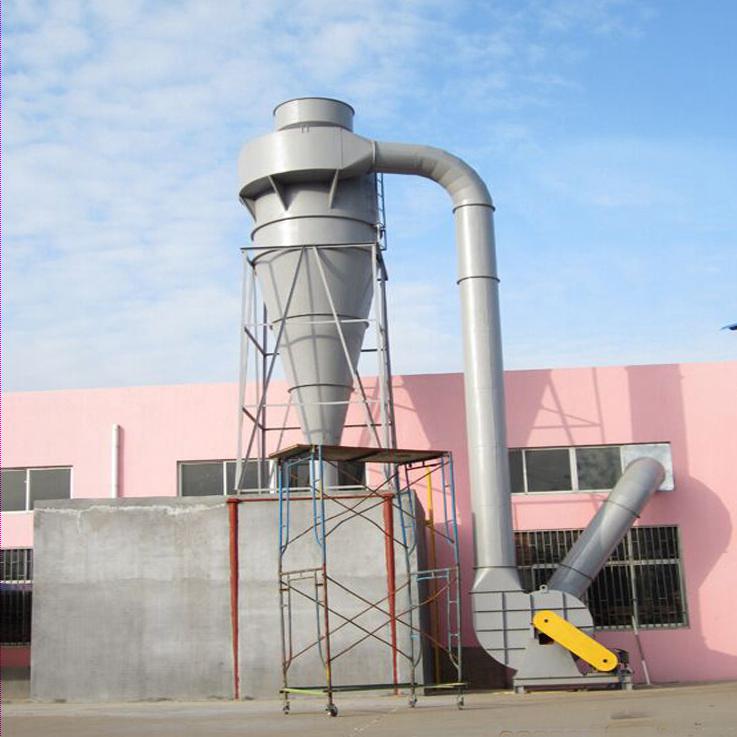

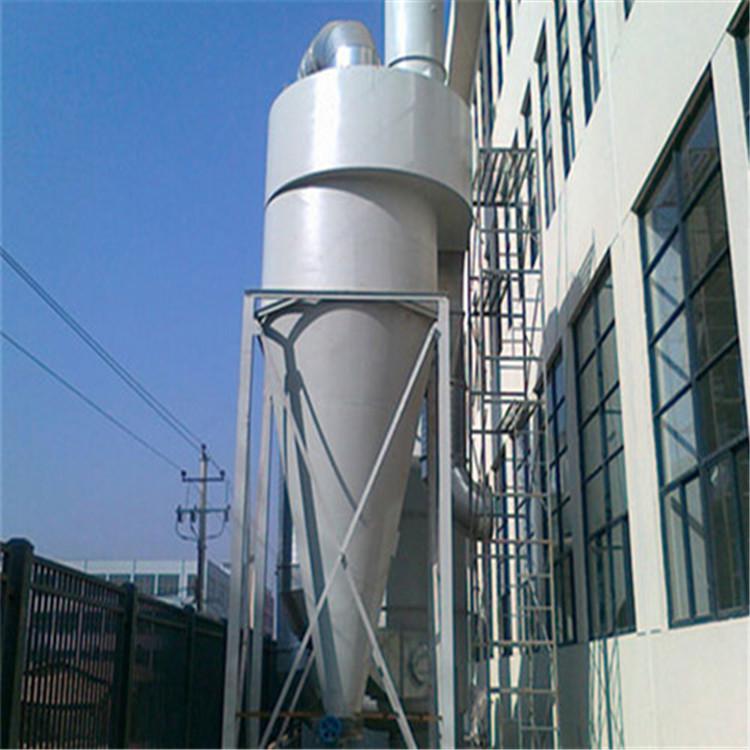

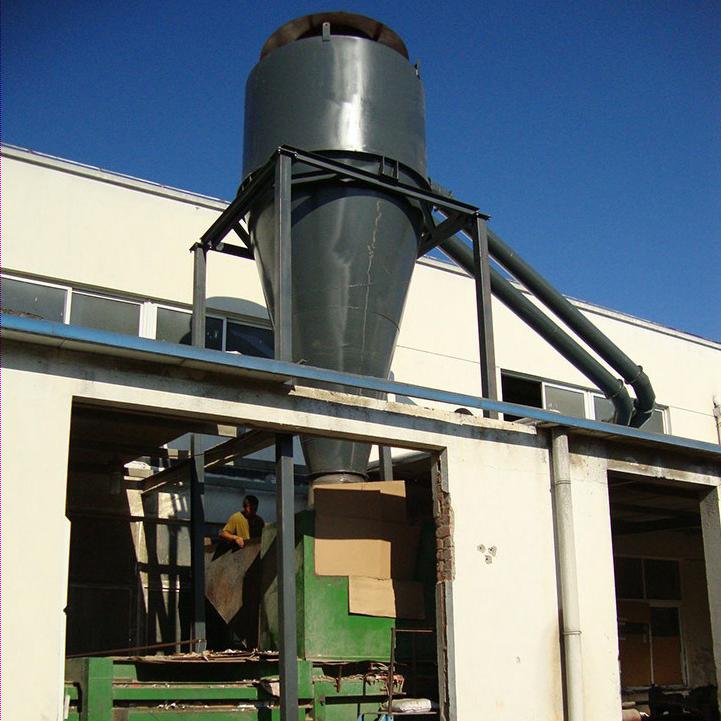

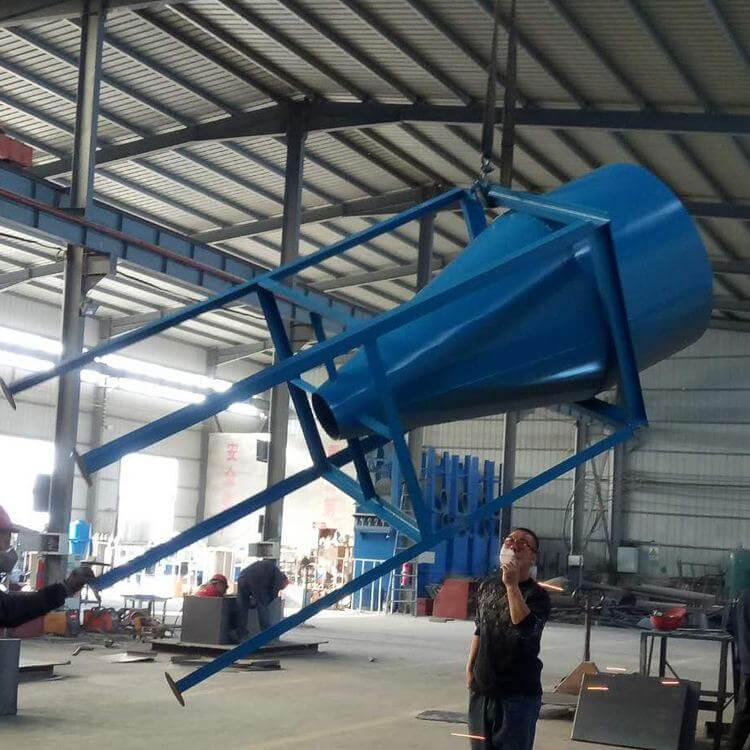

YDT型圓體多管陶瓷除塵器

簡單說明：
YDT型圓體多管陶瓷除塵器是將除塵器的地殼體做成圓形的，而殼體內部的旋風子并沒有改變，不同的工況還是選用不同的旋風子，一般常規的YDT型圓體多管陶瓷除塵器選用250毫米標準陶瓷旋風子圓形排列組合而成...

查看詳細

立即咨詢

咨詢熱線：13231718016

YDT型圓體多管陶瓷除塵器詳細說明

　　YDT型圓體多管陶瓷除塵器產品特點：

　　YDT型圓體多管陶瓷除塵器是將除塵器的地殼體做成圓形的，而殼體內部的旋風子并沒有改變，不同的工況還是選用不同的旋風子，一般常規的YDT型圓體多管陶瓷除塵器選用250毫米標準陶瓷旋風子圓形排列組合而成，與方形比較，具有結構簡單，外形美觀，不易積灰，體形尺寸小，占地面積少，阻力小，用鋼量少，造價低等特點。

　　YDT型圓體多管陶瓷除塵器在結構上，對氣流分布室壁襯以耐磨層，確保使用壽命，進出口采用圓形，便于煙、風道的聯接安裝。采用舌板式自卸排灰裝置，不但密封性能好，能調整卸灰量，方便管理。可根據用戶意見裝設潤濕器，可大大減少放灰時的飄灰污染，促進環境衛生。

　　YDT型圓體多管陶瓷除塵器除塵機理：

　　含塵煙氣進入氣流分布室，流入旋風子，經螺旋導向片，在筒體內形成旋流，塵粒由于離心力的作用而與氣體分離，分離的塵粒沿筒壁由錐體排入灰斗，存灰到一定貯存度，由卸料器自卸排出。凈化后的煙氣由旋風子芯管經排氣室出口排出。

　　YDT型圓體多管陶瓷除塵器技術性能：

　　1、適應氣體含塵濃度：不粘性200g/mN3;中粘性33g/mN3;弱粘性75g/mN3;

　　2、除塵效率：80-92%

　　3、阻力范圍：500-800Pa

　　4、適應溫度：100-400℃

　　5、適應干燥性粉塵。

　　四、除塵器結構及外形尺寸：

旋風子數	風量m3/h*尺寸mm	H	H1	H2	H3	F	ф	ф1	ф2	ф3
2 4 7 24 37 62 137 243	1400～1700 2300～3000 5000～6000 15000～18000 25000～28000 37500～47000 88000～103400 162000～183000	2590 2830 3090 3750 4610 5140 6450 7550	400 500 600 800 900 1000 1300 1450	1440 1480 1540 1680 1760 2040 2600 3000	750 950 1100 1550 2200 2700 3750 4800	650 850 900 1350 1900 2400 3400 4450	250 330 460 730 910 1180 1620 2150	350 430 560 830 1010 1280 1720 2250	280 330 460 680 840 1100 1600 2000	380 430 560 780 940 1200 1700 2100
