脈沖控制儀接線端子介紹

添加時間：2022-09-27 | 文章錄入：秩名 | 文章來源：原創

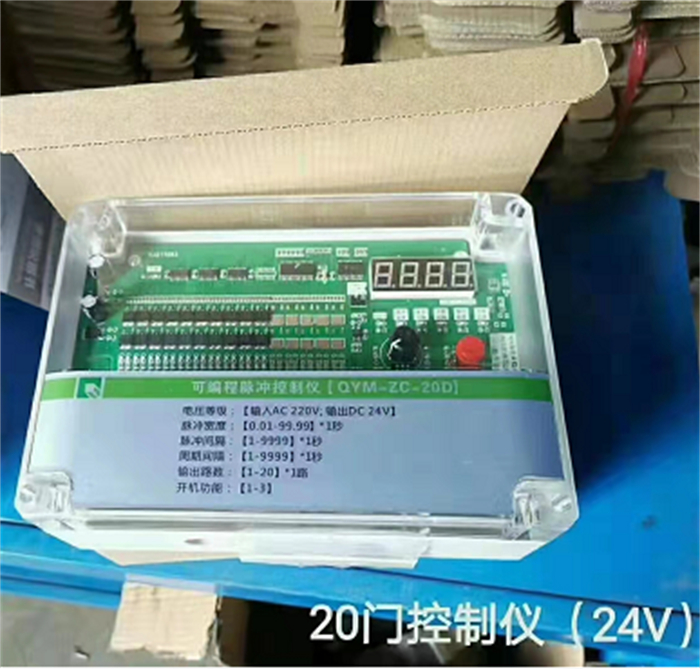

脈沖控制儀接線端子介紹

脈沖控制儀一般控制電磁閥的清灰事情，一般分為直流24v和交流220v.電磁脈沖閥上有三個討論，一個是火線（紅色），一個是公用線（綠色），另一個是地線（雙色），把全部電磁閥上的火線與控制柜上的火線按順序毗連起來，把全部電磁閥上的公用線用一個線毗連在一起，然后與控制柜上的公用線毗連起來，地線接牢，檢查安裝無誤，此脈沖控制儀接線完成準備運行。

控制儀接線端子介紹：

001-016：控制儀的16個輸出口。

C01-C06：每16個輸出口合用一個公共端，詳情見接線圖。

外控：外部信號（開關量）控制本機運行，接通運行，斷開停止。

AC220V：供電電源安裝接線注意事項：

1.本控制儀每16個輸出口合用一個公共端，**有六個公共端，共可接96個輸出。

2.為更好使用本控制器，建議在每個電磁閥兩端并接一個續流二極管，防止電磁閥斷開時產生反向高壓而損壞大功率晶體管，并注意不能接反，16點以內輸出機器無需外接續流二極管。

3.建議在每個公共端串接一個1.5A的保險絲。

4.本控制儀外殼采用優質工程防水塑殼，能有效的防止外部的雨水的侵襲，但請盡量不露天安裝。

5.控制儀的安裝必須由具有一定電工基礎的技術人員安裝，請務必理解續流二極管的作用并區分二極管的極性。二極管推薦型號：IN4007。
