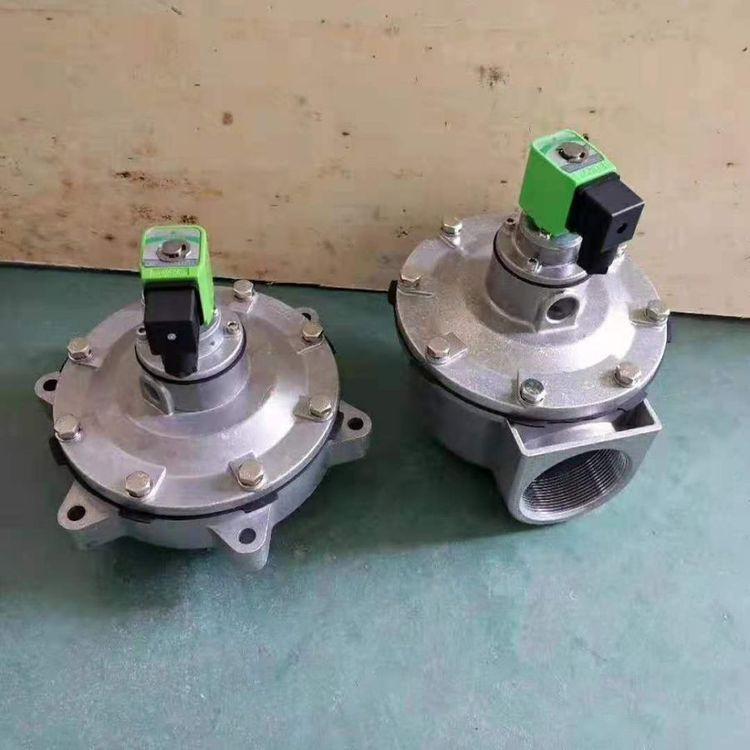

淹沒式脈沖閥與直角式脈沖閥區別及使用規范
添加時間：2025-10-26 | 文章錄入：秩名 | 文章來源：原創
淹沒式脈沖閥與直角式脈沖閥是工業除塵系統（尤其脈沖袋式除塵器）中控制壓縮空氣噴吹清灰的核心部件。兩者雖功能相似，但因結構和工作特性差異，適用場景與技術規范要求顯著不同。以下從使用場景區別、規范要求兩方面展開分析：
一、結構原理與核心差異
1. 淹沒式脈沖閥
結構：閥體直接嵌入氣包安裝，進氣口淹沒在氣包內，僅有一個輸出接口。
工作原理：膜片分隔前后氣室，電信號觸發后氣室泄壓，膜片后移噴吹。流道阻力小，氣流通暢。
優勢：
- 工作壓力范圍寬（**0.1–0.7 MPa**），低壓適應性更強；
- 噴吹量大，能耗低，膜片壽命長（>80萬次）；
- 適合氣源壓力不穩定或需節能的場景。
2. 直角式脈沖閥
-結構：進出口呈90°直角，需獨立管道連接氣包與噴吹管，有進、出兩個接口。
- 工作原理：同屬膜片控制，但氣流路徑更長，阻力較大。
- 優勢：
- 結構緊湊，安裝靈活，維護便捷；
- 工作壓力較高（0.4–0.6 MPa），響應快（開啟時間<0.03s）；
- 適合空間受限或氣源壓力穩定的系統。
二、使用場景區別
1. 淹沒式脈沖閥適用場景
- 大型除塵系統：因噴吹量大、能耗低，適合處理高粉塵負荷的工業設施（如電廠、水泥廠）。
- 低壓氣源環境：在氣源壓力低（如0.2–0.3 MPa）或波動大時仍穩定工作。
- 節能需求場景：降低空壓機能耗，長期運行成本更低。
2. 直角式脈沖閥適用場景
- 空間受限設備：結構緊湊，適合小型除塵器或氣箱脈沖除塵器。
- 中高壓穩定氣源：需0.4 MPa以上壓力，適用于供氣穩定的機械、燃氣系統。
- 快速響應要求：如精密儀器除塵或高頻次清灰場景（響應時間≤0.03s）。
典型案例差異： 鋼鐵廠高爐除塵（氣源壓力0.3 MPa）→ 淹沒式；
> - 汽車噴涂線小型濾筒除塵器（空間小，壓力0.5 MPa）→ 直角式。
三、規范要求與技術標準
兩類閥門均需滿足以下核心規范（依據JB/T 10935等行業標準）：
1. 通用技術要求
-介質：經過除油、除水的潔凈空氣；
- 絕緣性能：線圈對外殼絕緣電阻>1 MΩ，耐壓250V/1min無擊穿；
- 抗震性：通過20Hz振幅、2mm振動測試（30min后功能正常）；
- 壽命：膜片>80萬次噴吹，閥體無損傷。
性能測試規范
| 開啟響應時間 | ≤0.03s（85%額定電壓下） | 輸入0.03s電信號，觀察開啟狀態 |
| 關閉可靠性 | 0.1 MPa氣源下可關閉 | 輸入關閥信號，檢測密封性 |
| 耐壓性 | 承受0.8 MPa壓力60min無泄漏 | 加壓后檢查密封部位 |
特殊差異要求
- 淹沒式：強調低壓適應性（0.1 MPa可關閉）；
- 直角式：側重結構密封性，耐壓0.6 MPa以上時無泄漏。
四、選型建議
1. 優先選擇淹沒式的情況：
- 氣源壓力≤0.3 MPa或波動較大；
- 大型除塵器需大噴吹量、低能耗；
- 氣包空間允許嵌入式安裝。
2. 優先選擇直角式的情況：
- 安裝空間狹窄（如濾筒除塵器）；
- 氣源壓力穩定且≥0.4 MPa；
- 需快速響應或頻繁噴吹（如精密車間）。
注意事項：
> - 淹沒式需確保氣包密封性，防止安裝漏氣；
> - 直角式應減少管路彎折以降低流阻。
兩種閥雖原理相似，但結構差異直接決定其適用場景。選型時需綜合評估氣源條件、空間限制、能耗及維護成本，并嚴格滿足耐壓、響應時間等規范，才能優化除塵效率與設備壽命。
一、結構原理與核心差異
1. 淹沒式脈沖閥
結構：閥體直接嵌入氣包安裝，進氣口淹沒在氣包內，僅有一個輸出接口。
工作原理：膜片分隔前后氣室，電信號觸發后氣室泄壓，膜片后移噴吹。流道阻力小，氣流通暢。
優勢：
- 工作壓力范圍寬（**0.1–0.7 MPa**），低壓適應性更強；
- 噴吹量大，能耗低，膜片壽命長（>80萬次）；
- 適合氣源壓力不穩定或需節能的場景。
2. 直角式脈沖閥
-結構：進出口呈90°直角，需獨立管道連接氣包與噴吹管，有進、出兩個接口。
- 工作原理：同屬膜片控制，但氣流路徑更長，阻力較大。
- 優勢：
- 結構緊湊，安裝靈活，維護便捷；
- 工作壓力較高（0.4–0.6 MPa），響應快（開啟時間<0.03s）；
- 適合空間受限或氣源壓力穩定的系統。
二、使用場景區別
1. 淹沒式脈沖閥適用場景
- 大型除塵系統：因噴吹量大、能耗低，適合處理高粉塵負荷的工業設施（如電廠、水泥廠）。
- 低壓氣源環境：在氣源壓力低（如0.2–0.3 MPa）或波動大時仍穩定工作。
- 節能需求場景：降低空壓機能耗，長期運行成本更低。
2. 直角式脈沖閥適用場景
- 空間受限設備：結構緊湊，適合小型除塵器或氣箱脈沖除塵器。
- 中高壓穩定氣源：需0.4 MPa以上壓力，適用于供氣穩定的機械、燃氣系統。
- 快速響應要求：如精密儀器除塵或高頻次清灰場景（響應時間≤0.03s）。
典型案例差異： 鋼鐵廠高爐除塵（氣源壓力0.3 MPa）→ 淹沒式；
> - 汽車噴涂線小型濾筒除塵器（空間小，壓力0.5 MPa）→ 直角式。
三、規范要求與技術標準
兩類閥門均需滿足以下核心規范（依據JB/T 10935等行業標準）：
1. 通用技術要求
-介質：經過除油、除水的潔凈空氣；
- 絕緣性能：線圈對外殼絕緣電阻>1 MΩ，耐壓250V/1min無擊穿；
- 抗震性：通過20Hz振幅、2mm振動測試（30min后功能正常）；
- 壽命：膜片>80萬次噴吹，閥體無損傷。
性能測試規范
| 開啟響應時間 | ≤0.03s（85%額定電壓下） | 輸入0.03s電信號，觀察開啟狀態 |
| 關閉可靠性 | 0.1 MPa氣源下可關閉 | 輸入關閥信號，檢測密封性 |
| 耐壓性 | 承受0.8 MPa壓力60min無泄漏 | 加壓后檢查密封部位 |
特殊差異要求
- 淹沒式：強調低壓適應性（0.1 MPa可關閉）；
- 直角式：側重結構密封性，耐壓0.6 MPa以上時無泄漏。
四、選型建議
1. 優先選擇淹沒式的情況：
- 氣源壓力≤0.3 MPa或波動較大；
- 大型除塵器需大噴吹量、低能耗；
- 氣包空間允許嵌入式安裝。
2. 優先選擇直角式的情況：
- 安裝空間狹窄（如濾筒除塵器）；
- 氣源壓力穩定且≥0.4 MPa；
- 需快速響應或頻繁噴吹（如精密車間）。
注意事項：
> - 淹沒式需確保氣包密封性，防止安裝漏氣；
> - 直角式應減少管路彎折以降低流阻。
兩種閥雖原理相似，但結構差異直接決定其適用場景。選型時需綜合評估氣源條件、空間限制、能耗及維護成本，并嚴格滿足耐壓、響應時間等規范，才能優化除塵效率與設備壽命。
